UD7-Modell H860C: Multistream Transport (MST) / Monitor-Daisy-Chaining

Voraussetzungen

• IGEL UD7 Modell H860C

• IGEL OS 11.05.100 oder höher

• Bis zu max. 4 monitors

Maximal unterstützte Auflösung

• Die maximale Gesamtauflösung der an das H860C-Gerät angeschlossenen Monitore beträgt 4× 4K @60 Hz.

• Die maximale Gesamtauflösung der Monitore in der Daisy-Chain darf 4K nicht überschreiten, d. h., maximal 4K wird auf alle Monitore in der Daisy-Chain verteilt, einschließlich des zuerst am H860C-Gerät angeschlossenen Monitors.

USB Type-C Alternate Mode

• Wenn ein Monitor am USB-C-Port angeschlossen ist (unabhängig davon, ob direkt oder über einen USB-auf-DisplayPort-Adapter), wird DP 4 (D4) deaktiviert.

• Nachdem der Monitor vom USB-C-Port getrennt wurde, muss ein an DP 4 (D4) angeschlossener Monitor erneut verbunden werden, damit das Display wieder erkannt wird.

Anschließen der Monitore

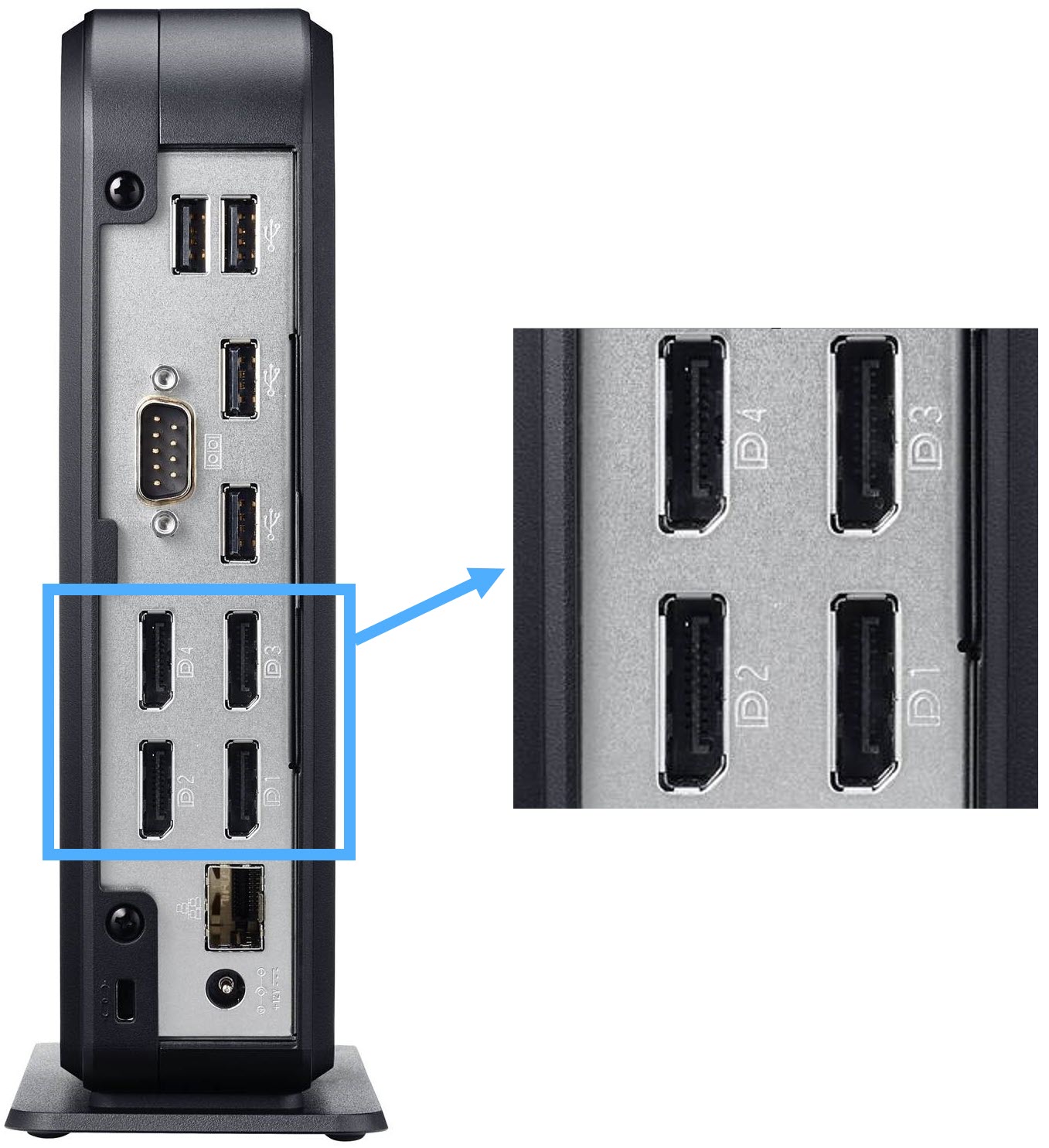

So erstellen Sie eine Konfiguration mit zwei Monitoren an DP 1 und DP 2 sowie zwei per Daisy-Chaining über DP 3 angeschlossenen Monitoren:

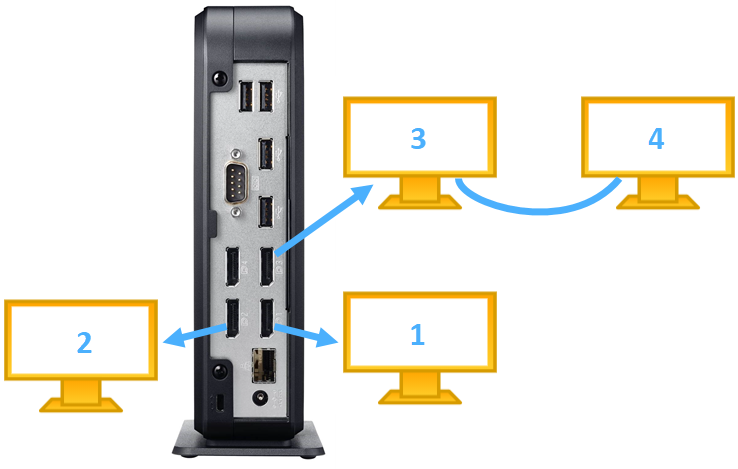

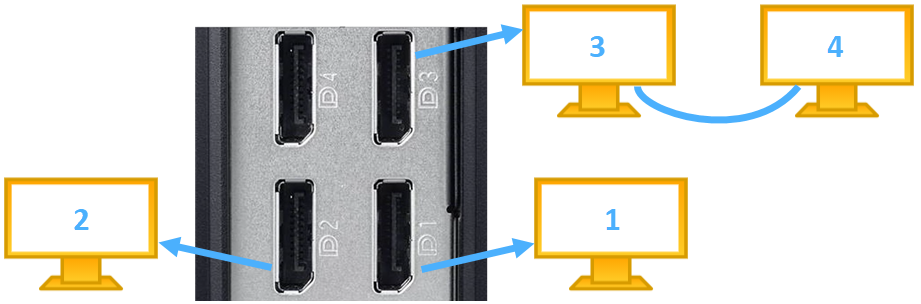

1. Schließen Sie den ersten Monitor an DP 1 (D1) an.

2. Schließen Sie den zweiten Monitor an DP 2 (D2) an.

3. Schließen Sie den dritten Monitor an DP 3 (D3) an.

4. Schließen Sie den vierten Monitor an den über DP 3 angeschlossenen Monitor an.

Alle Monitore in der Daisy Chain außer dem letzten Monitor müssen den DP-Modus aktiviert haben. In der Regel können Sie den DP-Modus im On-Screen-Display-Menü (OSD) des Monitors aktivieren.

Nun müssen die angeschlossenen Monitore konfiguriert werden. Sie haben zwei Möglichkeiten:

• Automatische Bildschirmkonfiguration. In diesem Fall erkennt die Firmware die Bildschirme standardmäßig automatisch und übernimmt die Einstellungen. Siehe auch Automatische Konfiguration.

• Manuelle Bildschirmkonfiguration. Wenn die automatische Konfiguration Ihren Anforderungen nicht entspricht, können Sie die Bildschirme auch manuell konfigurieren. Siehe auch Manuelle Konfiguration.


Es wird dringend empfohlen, die automatische Bildschirmkonfiguration zu verwenden.

Automatische Konfiguration

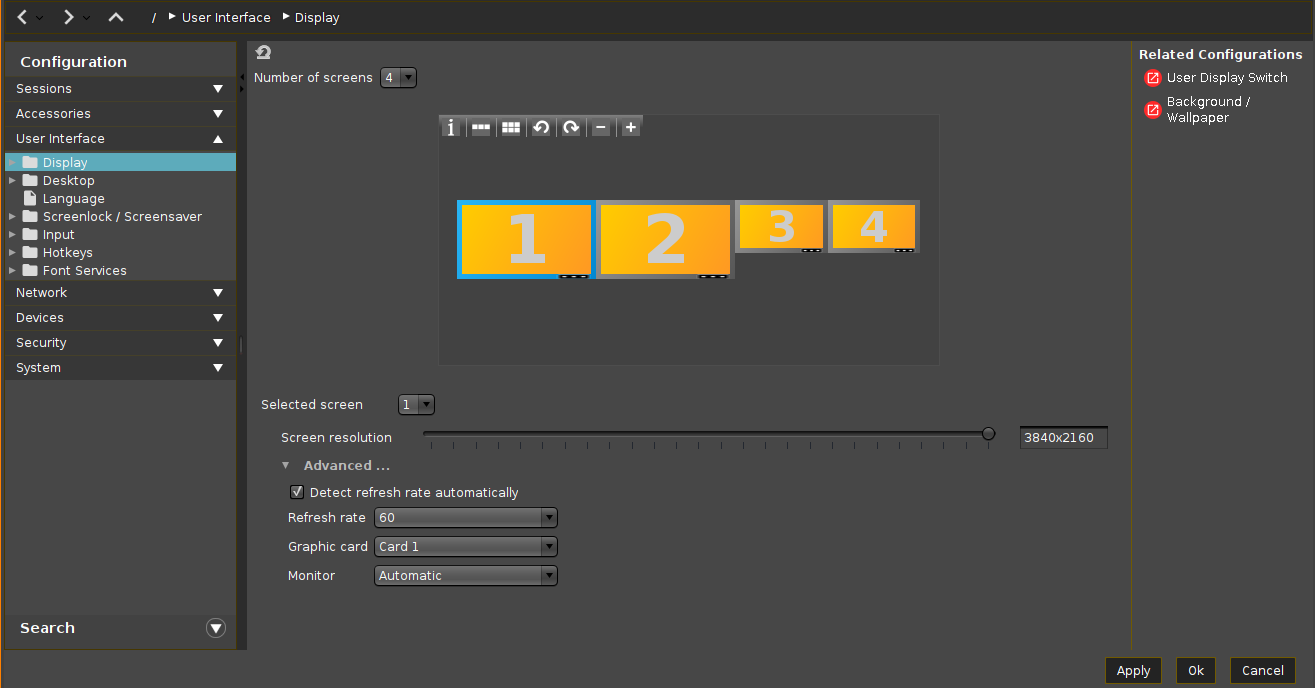

1. Öffnen Sie in IGEL Setup den Pfad Benutzeroberfläche > Bildschirm Einstellungen.

2. Unter Anzahl Monitore, wählen Sie 4.

Wenn Anzahl Monitore auf "1" eingestellt ist, wird derselbe Inhalt auf allen drei Monitoren angezeigt.

3. Wählen Sie den Bildschirm unter Ausgewählter Bildschirm aus oder klicken Sie ihn mit der Maus an.

4. Passen Sie die Bildschirmauflösung für jeden Bildschirm nach Bedarf an.

Die Bildschirmauflösung muss manuell gesetzt werden: Automatische Erkennung funktioniert mit mehr als zwei Monitoren nicht.

5. Unter Erweiterte Einstellungen für den Monitor, aktivieren Sie Automatische Bildwiederholratenerkennung für jeden Bildschirm.

6. Wählen Sie für jeden Bildschirm unter Grafikkarte die Option Karte 1.

7. Wählen Sie für jeden Bildschirm unter Monitor die Option Automatisch.

8. Klicken Sie auf Speichern oder Speichern und Schließen, um die Einstellungen zu speichern.




Nachdem die Bildschirmkonfiguration abgeschlossen ist, trennen Sie die Monitore nicht. Nach einem Hotplug ist die korrekte Funktion nicht garantiert. Um die Funktion in diesem Fall wiederherzustellen, wiederholen Sie die Schritte für die automatische Konfiguration.

Manuelle Konfiguration

1. Öffnen Sie in IGEL Setup den Pfad Benutzeroberfläche > Bildschirm Einstellungen.

2. Unter Anzahl Monitore, wählen Sie 4.

Wenn Anzahl Monitore auf "1" eingestellt ist, wird derselbe Inhalt auf allen drei Monitoren angezeigt.

3. Wählen Sie den Bildschirm unter Ausgewählter Bildschirm aus oder klicken Sie ihn mit der Maus an.

4. Passen Sie die Bildschirmauflösung für jeden Bildschirm nach Bedarf an.

Die Bildschirmauflösung muss manuell gesetzt werden: Automatische Erkennung funktioniert mit mehr als zwei Monitoren nicht.

5. Unter Erweiterte Einstellungen für den Monitor, können Sie die Automatische Bildwiederholratenerkennung deaktivieren und für jeden Bildschirm die gewünschte Bildwiederholrate festlegen.

6. Wählen Sie für jeden Bildschirm unter Grafikkarte die Option Karte 1.

7. Unter Monitor, wählen Sie:

   • Für Monitor 1 (angeschlossen an D1): DisplayPort

   • Für Monitor 2 (angeschlossen an D2): DisplayPort (II)

   • Für Monitor 3 (angeschlossen an D3): DisplayPort (V)

   • Für Monitor 4 (angeschlossen an Monitor 3): DisplayPort (VI)





     Zu verwendende DP-Nummer für die Einstellung „Monitor“

     • Für Monitore, die NICHT Teil der Daisy-Chain sind, muss die DP-Nummer der am Gerät verwendeten DP-Nummer entsprechen.

     • Für den ersten Monitor in der Daisy-Chain beginnt die DP-Nummerierung immer mit „5“, d. h. DisplayPort (V). Für weitere Monitore in der Daisy-Chain wird die DP-Nummerierung mit „6“ fortgesetzt usw. (maximal bis „8“, d. h. DisplayPort (VIII)).

8. Klicken Sie auf Speichern oder Speichern und Schließen, um die Einstellungen zu speichern.

Nachdem die Bildschirmkonfiguration abgeschlossen ist, trennen Sie weder die Monitore noch deren Stromversorgungskabel. Nach einem Hotplug entspricht die tatsächliche Reihenfolge der DP-Ports nicht mehr der in IGEL Setup definierten Reihenfolge. Um die Funktion wiederherzustellen und die Bildschirmkonfiguration zu bereinigen, wählen Sie unter IGEL Setup > Benutzeroberfläche > Bildschirm Einstellungen > Monitor für jeden Monitor Automatisch und speichern Sie die Einstellungen. Anschließend können Sie die Bildschirme erneut manuell konfigurieren.
