Dieser Artikel beschreibt den Kommunikationsablauf einer sicheren Terminal-Sitzung in der IGEL Universal Management Suite (UMS) Umgebung.
IGEL OS 12
Direkte Verbindung
Vor dem Kommunikationsablauf für das sichere Terminal:
-
Es wird eine REST-Verbindung zwischen der UMS Konsole und dem UMS Server aufgebaut.
-
Es wird eine Unified Protocol WebSocket-Verbindung zwischen dem Gerät und dem UMS Server aufgebaut.
-
Einstellungen für das sichere Terminal werden weitergeleitet.
Kommunikationsablauf für das sichere Terminal:
-
Die UMS Konsole fordert den UMS Server auf, eine sichere Terminal-Sitzung zu starten.
-
Der UMS Server fordert das Gerät über den Unified Protocol WebSocket auf, die sichere Terminal-Sitzung zu öffnen.
-
Das Gerät öffnet den WebSocket-Tunnel für Terminaldaten zum UMS Server und startet die sichere Terminal-Sitzung.
-
Der UMS Server leitet die Informationen zur sicheren Terminal-Sitzung an die UMS Konsole weiter.
-
Die UMS Konsole öffnet den WebSocket-Tunnel für Terminaldaten zum UMS Server und startet die sichere Terminal-Sitzung.
-
Die Terminaldaten werden über die geöffneten WebSocket-Verbindungen übertragen.

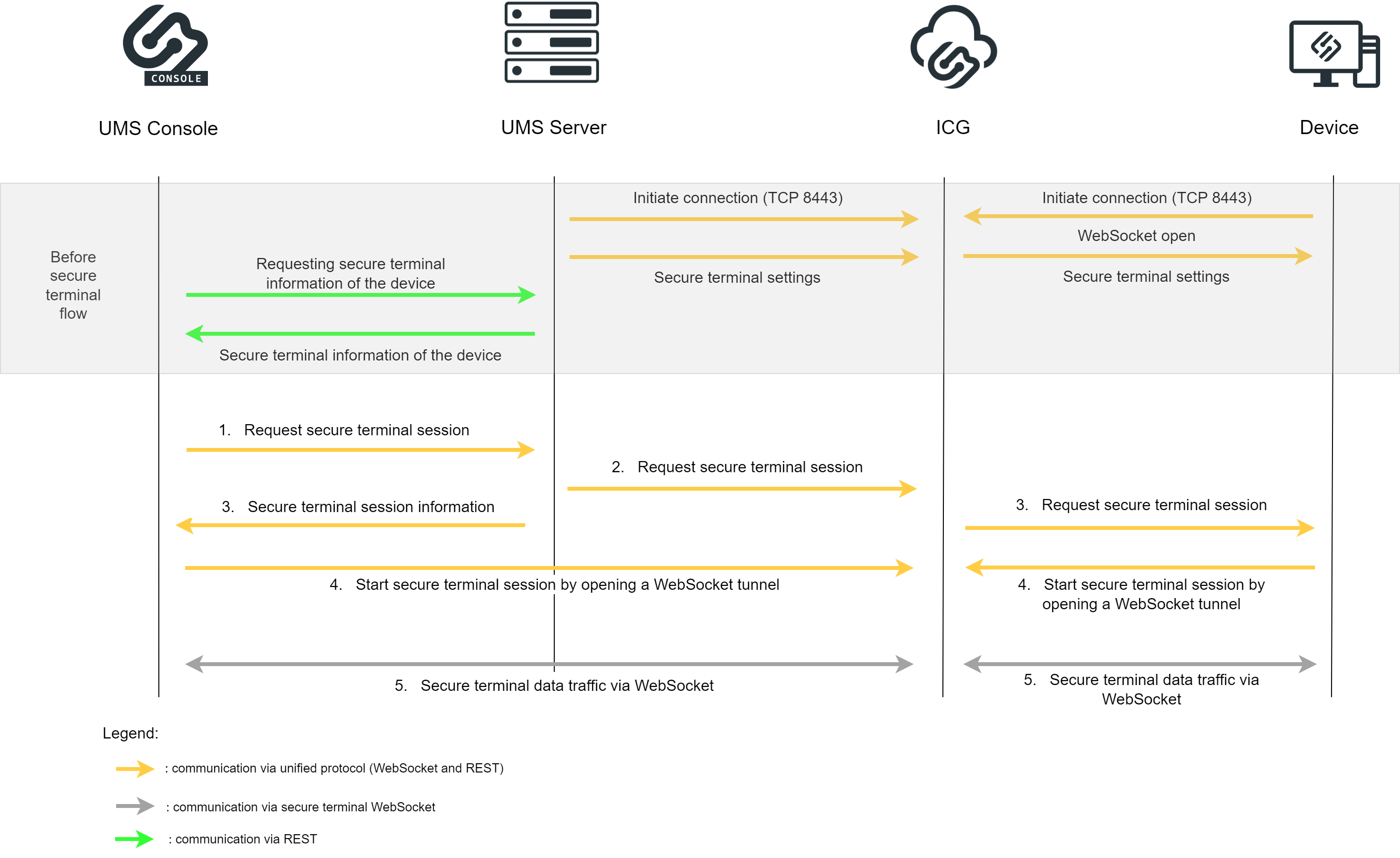

Über ICG
Vor dem Kommunikationsablauf für das sichere Terminal:
-
Es werden Unified Protocol WebSocket-Verbindungen zwischen UMS Server und ICG sowie zwischen Gerät und ICG aufgebaut.
-
Einstellungen für das sichere Terminal werden weitergeleitet.
-
Der UMS Server sendet die Terminalinformationen des Geräts über REST an die UMS Konsole.
Kommunikationsablauf für das sichere Terminal:
-
Die UMS Konsole fordert den UMS Server auf, eine sichere Terminal-Sitzung zu starten.
-
Der UMS Server fordert das ICG auf, eine sichere Terminal-Sitzung zu öffnen.
-
Das ICG fordert das Gerät über den Unified Protocol WebSocket auf, eine sichere Terminal-Sitzung zu öffnen, und der UMS Server leitet die Informationen zur sicheren Terminal-Sitzung an die UMS Konsole weiter.
-
Das Gerät öffnet den WebSocket-Tunnel für Terminaldaten zum ICG und startet die sichere Terminal-Sitzung, und die UMS Konsole öffnet den WebSocket-Tunnel für Terminaldaten zum ICG und startet die sichere Terminal-Sitzung.
-
Die Terminaldaten werden über die geöffneten WebSocket-Verbindungen übertragen.
IGEL OS 11 oder älter
Direkte Verbindung
Die UMS Konsole baut eine Verbindung zum UMS Server auf. Der UMS Server baut anschließend einen TLS-Tunnel zum Gerät auf.

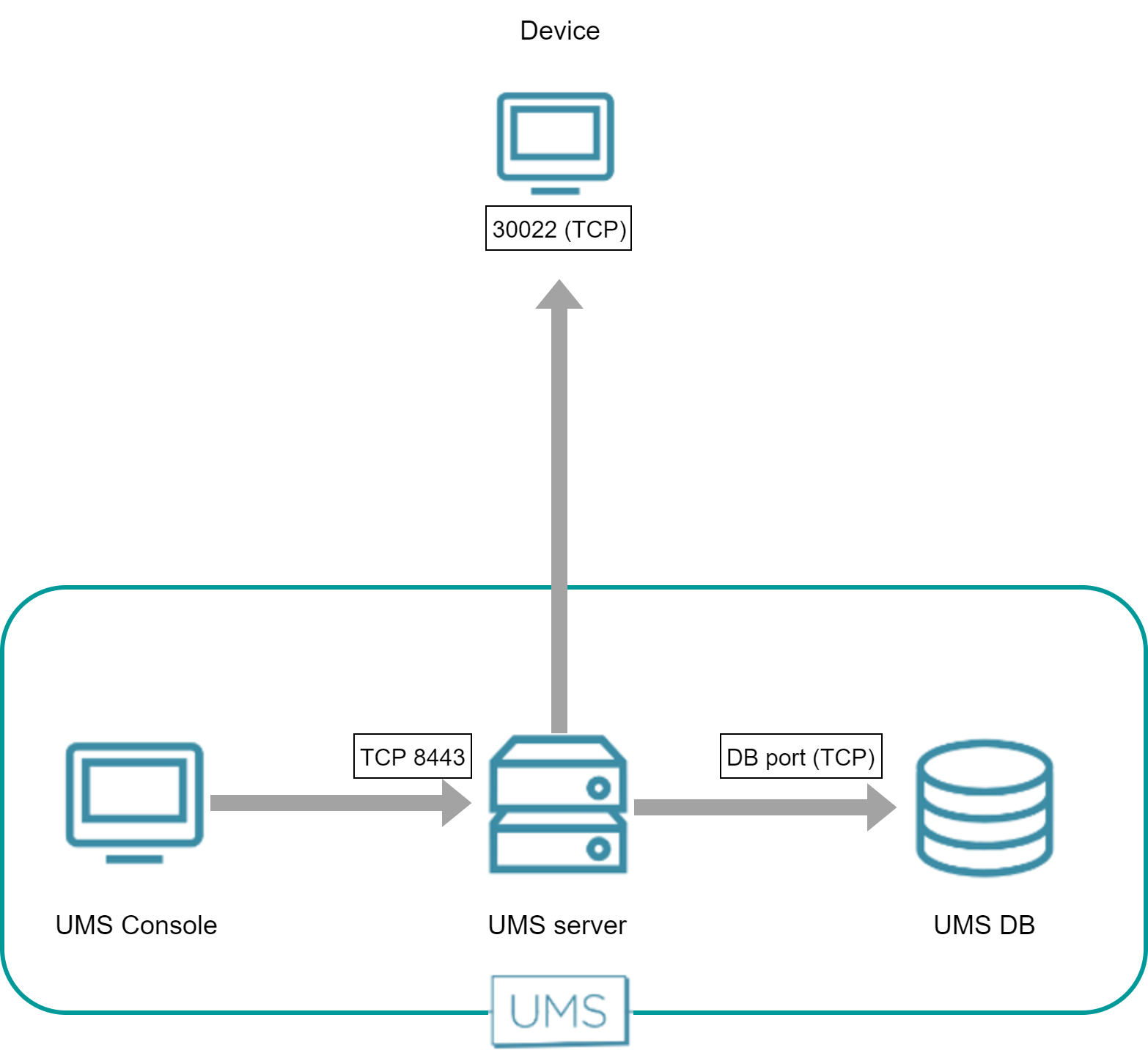

Die folgende Abbildung veranschaulicht die Kommunikation zwischen der UMS Konsole, dem UMS Server und einem Gerät:

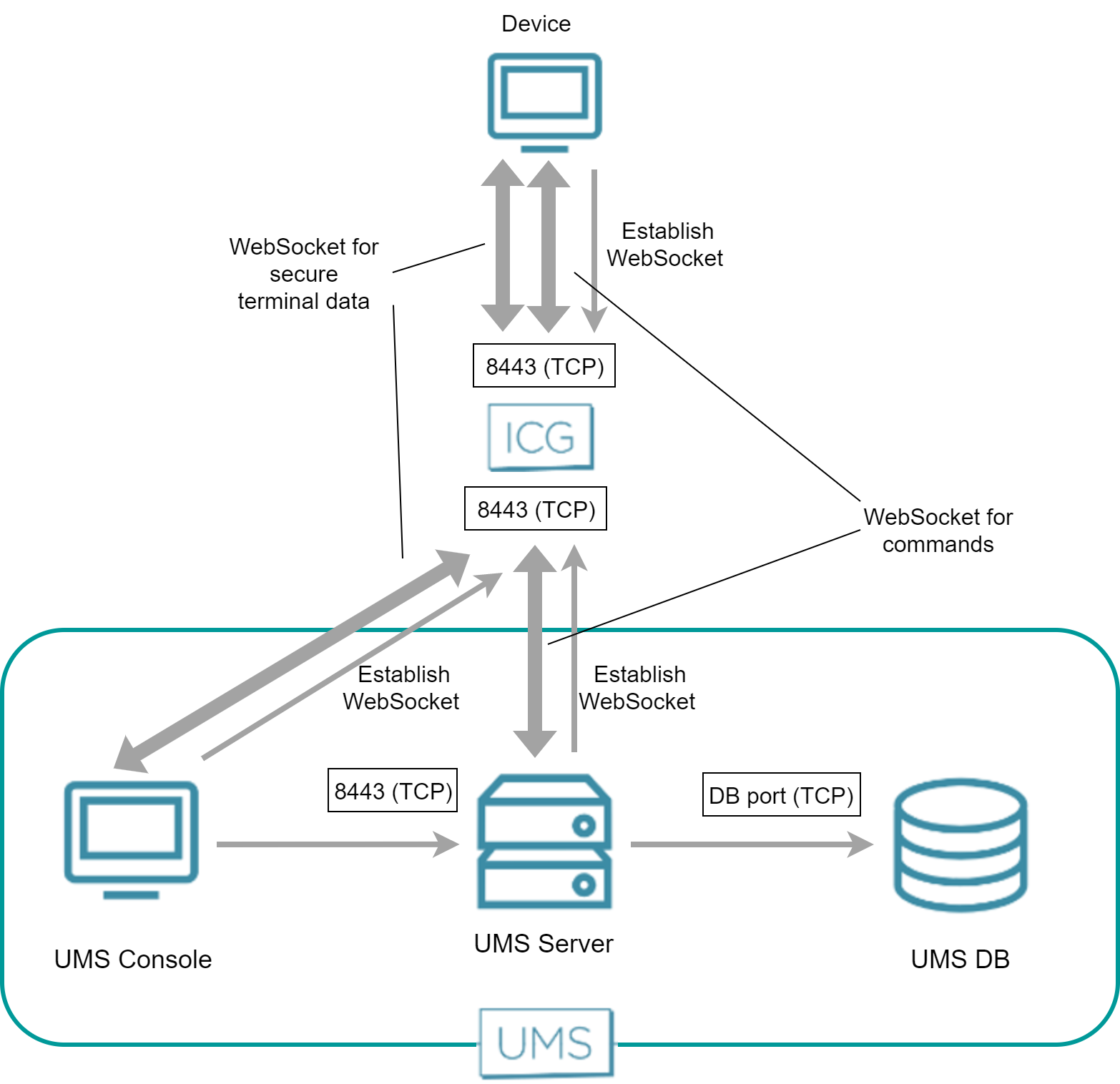

Über ICG
Sowohl der UMS Server als auch das Gerät haben eine WebSocket-Verbindung zum ICG aufgebaut; diese Verbindung wird für Befehle von der UMS und Nachrichten vom Gerät verwendet.
Die UMS Konsole und das Gerät bauen eine dedizierte WebSocket-Verbindung für das sichere Terminal mit dem ICG auf.
