IGEL OS 12
Das Shadowing von IGEL OS 12 Geräten erfolgt immer sicher, d.h. über das Unified Protocol. Die Kommunikation ist stets verschlüsselt. Siehe IGEL UMS und Geräte: Kommunikationsablauf für sicheres Shadowing.
IGEL OS 11 oder älter
UMS Konsole
Die UMS Konsole initiiert eine VNC-Sitzung mit dem Gerät. Der Standardport ist 5900 (TCP); der Port kann pro Sitzung geändert werden.

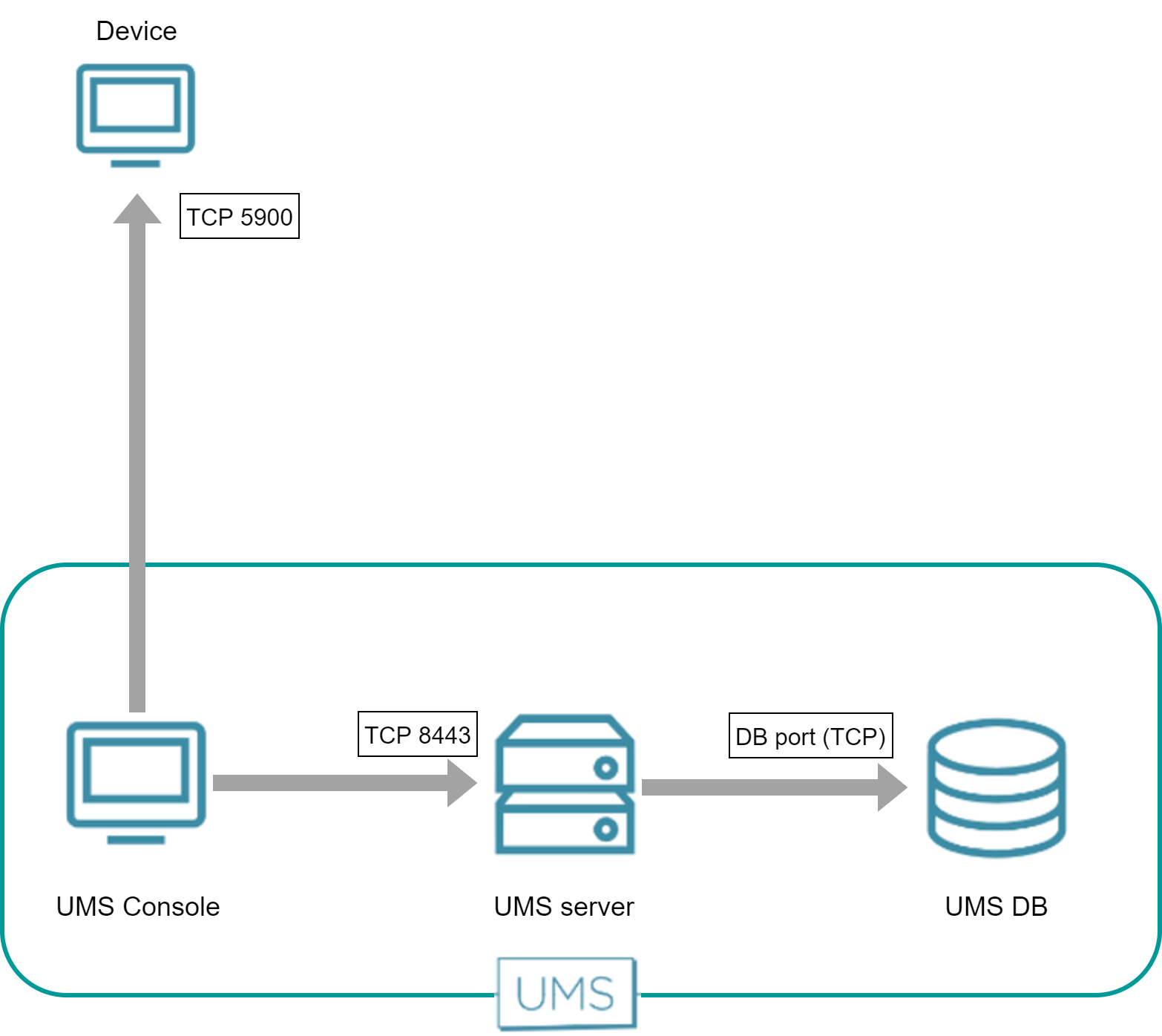

Die folgende Abbildung veranschaulicht die Kommunikation zwischen der UMS Konsole und einem Gerät:
UMS Web App
Die UMS Web App fordert den UMS Server auf, eine VNC-Sitzung für das Shadowing zu starten. Die VNC-Sitzung wird über den UMS Server geleitet; zwischen der UMS Web App und dem UMS Server werden die Daten über WebSocket übertragen. Der Standardport für die Kommunikation zwischen dem UMS Server und den Geräten ist 5900 (TCP).

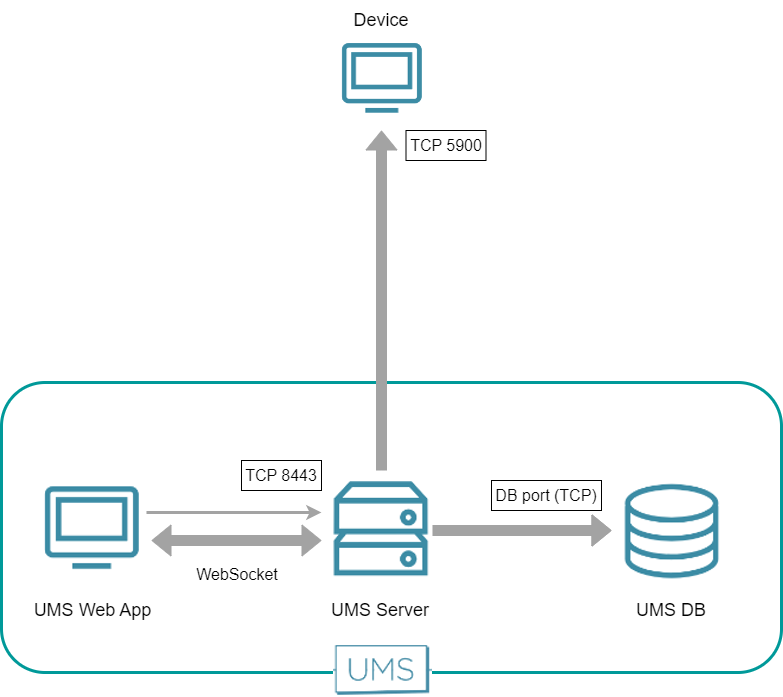

Die folgende Abbildung veranschaulicht die Kommunikation zwischen der UMS Web App, dem UMS Server und einem Gerät:
