F5 BIG IP Beispielkonfiguration als Reverse Proxy in IGEL UMS mit SSL Offloading

In diesem Artikel finden Sie eine Beispielkonfiguration von F5 BIG IP für SSL Offloading im IGEL Universal Management Suite (UMS).

Anforderungen

Die Anforderungen für UMS und die Konfiguration von Zertifikaten für den Reverse-Proxy sind zusammengefasst in Konfigurieren der UMS zur Integration von Reverse Proxy mit SSL-Offloading.

Prozess-Übersicht

Die Konfigurationsaufgaben von F5 BIG IP sind:

• UMS / ICG Konfiguration und Zertifikatexport wie beschrieben in Konfigurieren des UMS zur Integration von Reverse Proxy mit SSL-Offloading

• UMS Zertifikatsverwaltung (Web UMS und EST CA)

• UMS Backend-Knoten und Pool-Konfiguration

• iRule Konfiguration für die Weiterleitung von Client-Zertifikaten

• Konfiguration des SSL-Client-Profils

• Konfiguration des SSL-Server-Profils

• Virtuelle Server-Konfiguration

Verwaltung von Zertifikaten

Die Zertifikate, die in Konfigurieren Sie UMS zur Integration von Reverse Proxy mit SSL-Offloading müssen in der F5 BIG IP-Anwendung hinzugefügt werden. BIG IP bietet ein gemeinsames Zertifikatsmanagement.

Zur Konfiguration der UMS Web Zertifikate / Schlüssel:

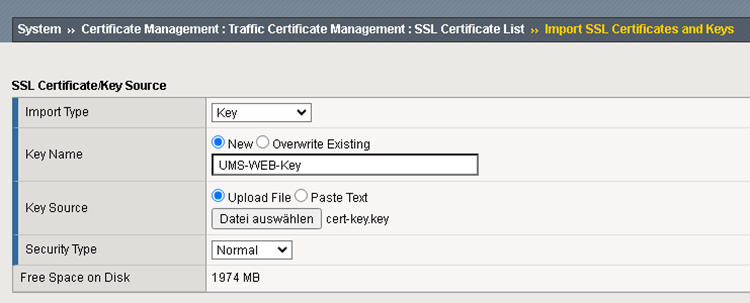

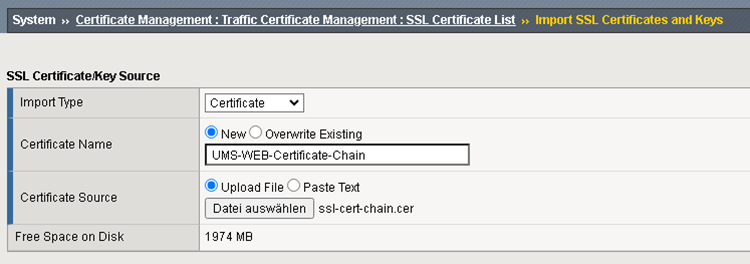

1. Add UMS Web Private Key.

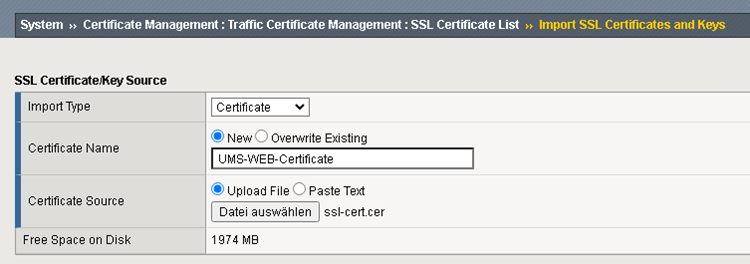

2. Add UMS Web Zertifikat.







3. Hinzufügen UMS Web-Zertifikatskette.

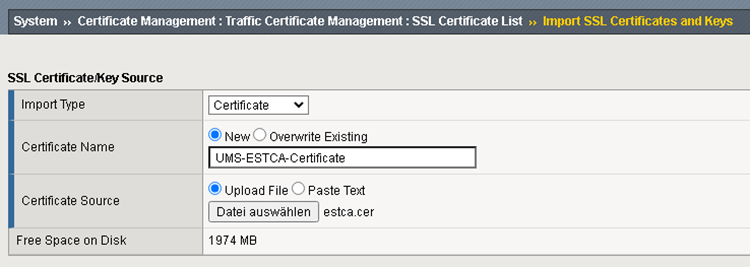

4. Hinzufügen UMS EST CA-Zertifikat

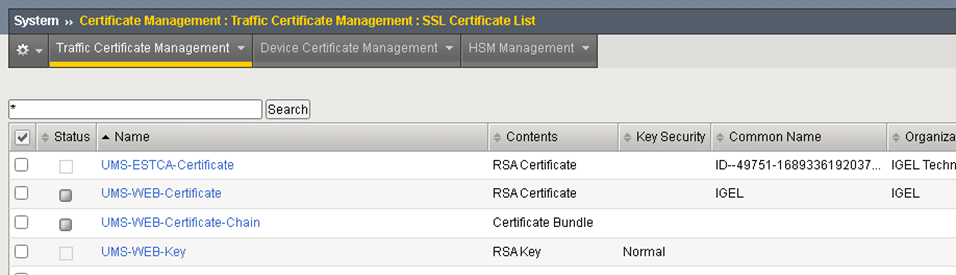

5. Überprüfen Sie, dass Sie alle importierten Zertifikate haben.




Konfiguration von Backend-Knoten und -Pools

Der UMS Server muss als Backend-Server konfiguriert werden.

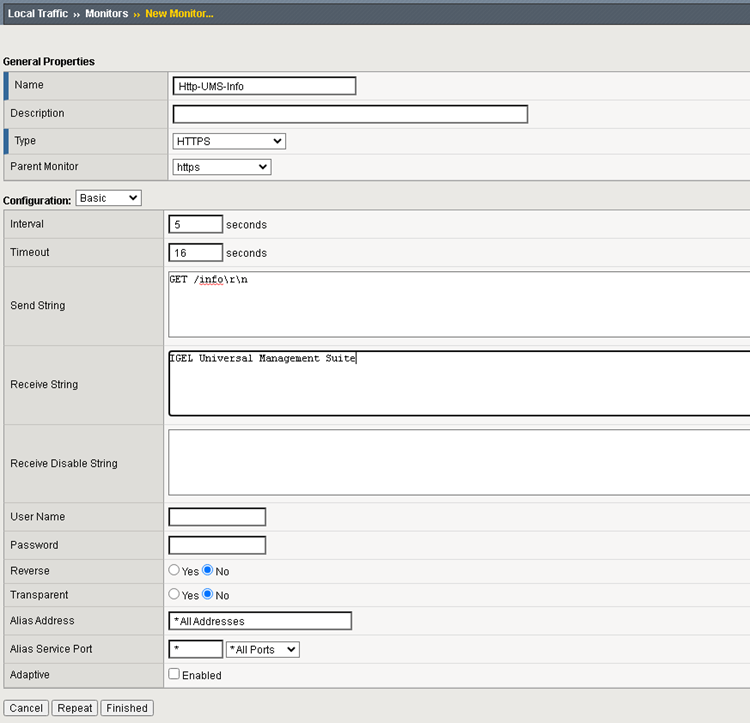

1. Fügen Sie einen Monitor hinzu und konfigurieren Sie ihn, um zu testen, ob die UMS info URL online ist.
   Die folgenden Eigenschaften müssen gesetzt werden:

   Typ	HTTPS
   String senden	GET /info
   String empfangen	IGEL Universal Management Suite

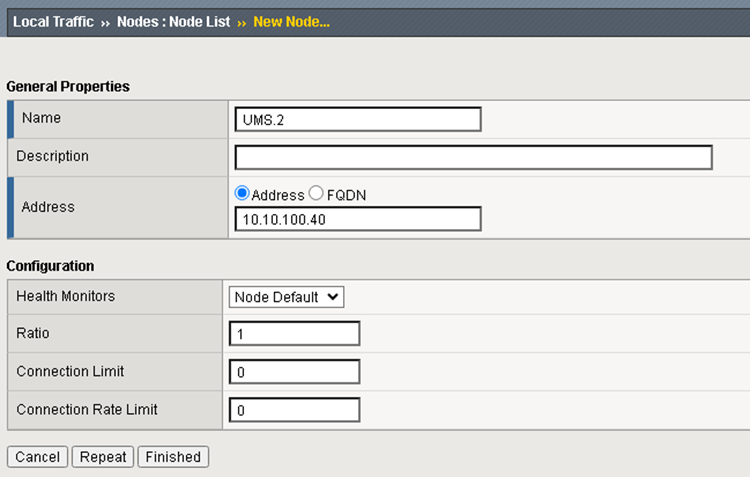

2. Erstellen Sie einen neuen Node und setzen Sie die Adresse des UMS Servers.

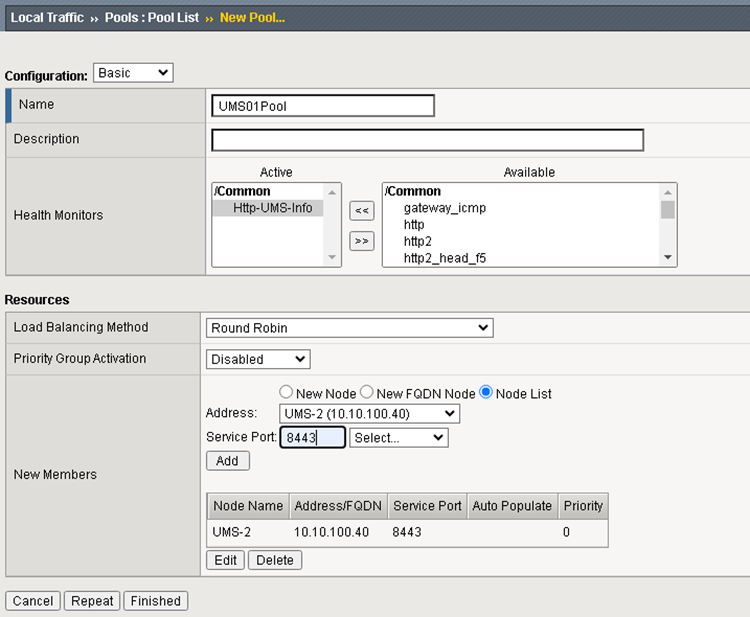

3. Add Pool. In der Pool-Konfiguration müssen mindestens der Monitor und der Node-Server konfiguriert sein. Es wird keine bestimmte Load Balancing Methode empfohlen.




IRULE-Konfiguration zur Weiterleitung des Client-Zertifikats im HTTP-Header

Irules ist die Script-Unterstützung von F5 BIG-IP.

Das Client Zertifikat kann aus dem HTTP_REQUEST gelesen werden. Die Variable [X509::whole [SSL::cert 0]] enthält es im PEM Format.

Die UMS erwartet das Zertifikat URL kodiert, also muss es kodiert werden: [URI::encode $ssl_cert]

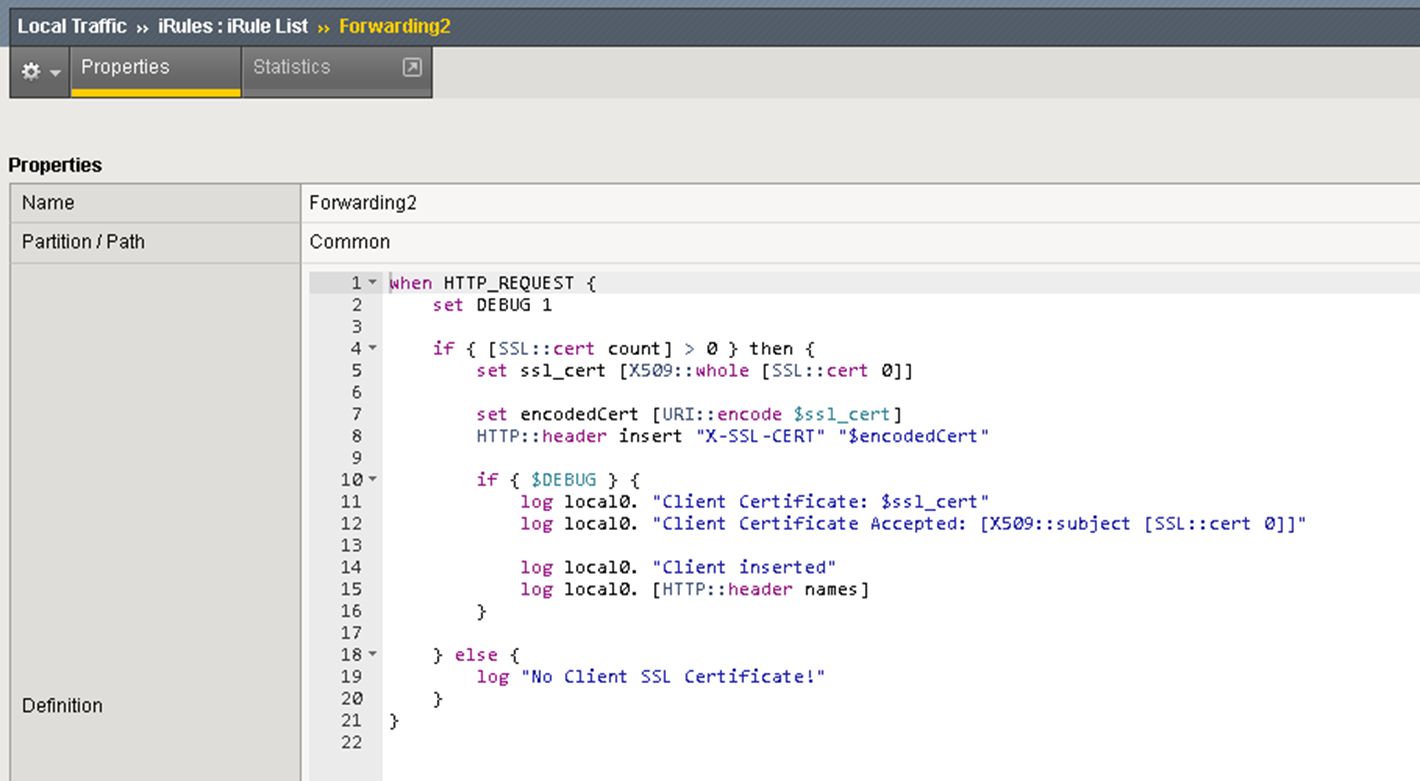

Weiterleitungs-Header Beispiel:

when HTTP_REQUEST {
    DEBUG 1 setzen

    if { [SSL::cert count] > 0 } then {
        set ssl_cert [X509::whole [SSL::cert 0]]

        set encodedCert [URI::encode $ssl_cert]
        HTTP::header insert "X-SSL-CERT" "$encodedCert"

        if { $DEBUG } {
            log local0. "Client Zertifikat: $ssl_cert"
            log local0. "Client-Zertifikat akzeptiert: [X509::subject [SSL::cert 0]]"

            log local0. "Client eingefügt"
            log local0. [HTTP::Header-Namen]
        }

    } else {
        log "Kein Client SSL Zertifikat!"
    }
}

SSL-Clientprofil-Konfiguration

Das SSL-Client-Profil wird verwendet, um die SSL-Konfiguration für alle eingehenden Anfragen an die virtuellen Server festzulegen.

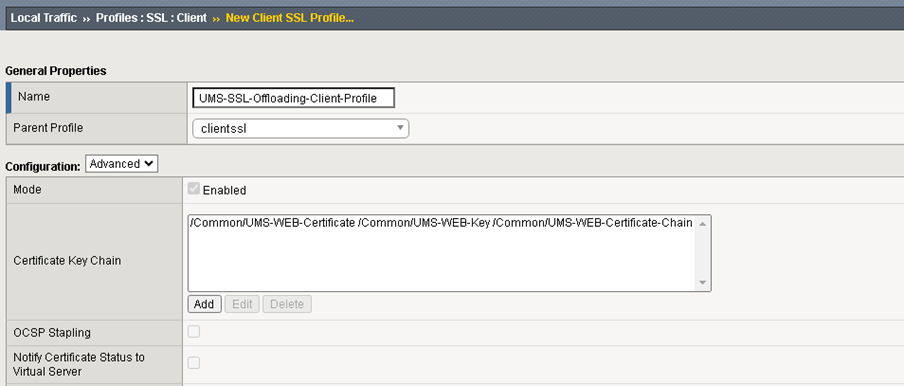

1. Fügen Sie ein neues SSL-Client-Profil hinzu und konfigurieren Sie es entsprechend der Abbildung unten.

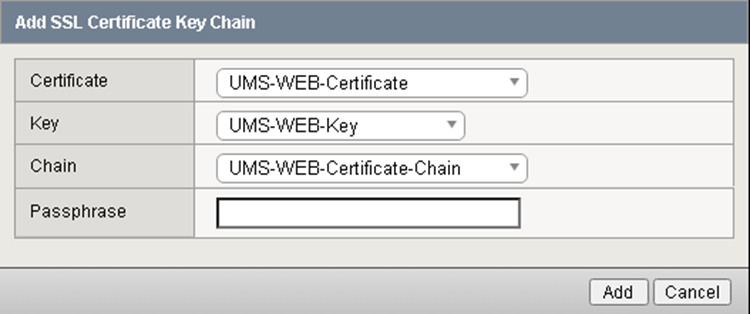

2. Konfigurieren Sie die UMS WEB Zertifikate und Schlüssel.

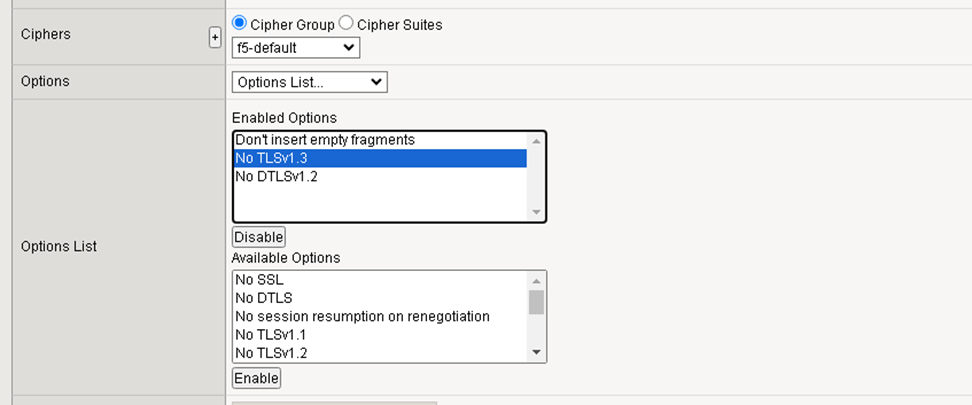

3. TLSv1.3 wird in der Verbindung vom Device zu UMS verwendet, daher müssen die Chiffren angepasst werden.

   Chiffren	f5-default can be used as Cipher Group
   Liste der Optionen	den Eintrag "Kein TLSv1.3" in der Liste "Aktivierte Optionen" deaktivieren

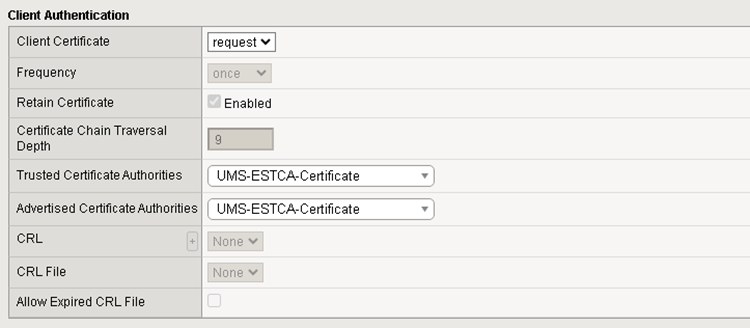

4. Die notwendigen Anpassungen für die Authentifizierung von Client Zertifikaten sind:


   Client-Zertifikat	This value must be set to request
   Vertrauenswürdige Zertifikate	Set to UMS-ESTCA-Zertifikat
   Beworbene Zertifikate	Can be set to UMS-ESTCA-Zertifikat



SSL-Serverprofil-Konfiguration

Das SSL-Serverprofil wird verwendet, um die SSL-Konfiguration für alle Anfragen an die Backend-Server (UMS) festzulegen.

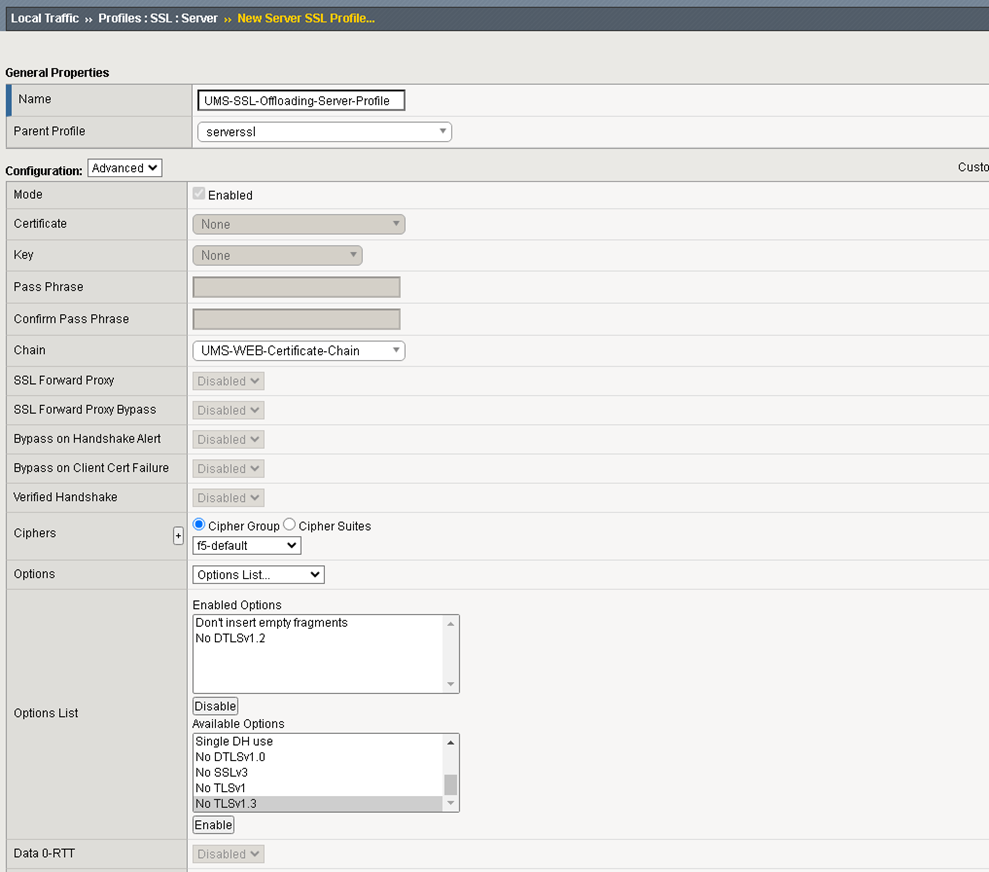

1. Erstellen Sie ein neues SSL-Server-Profil.


2. Setzen Sie den Wert für die Kette auf UMS Web Zertifikat Chain.


3. Setzen Sie die TLSv 1.3-Konfiguration genauso wie für das SSL-Client-Profil oben.




Konfiguration des virtuellen Servers

Der Virtual Server definiert den Listener in F5 BIG-IP.

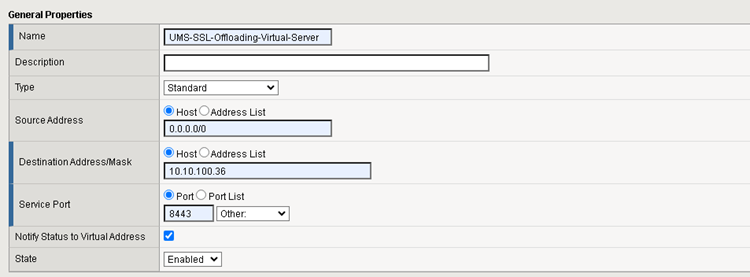

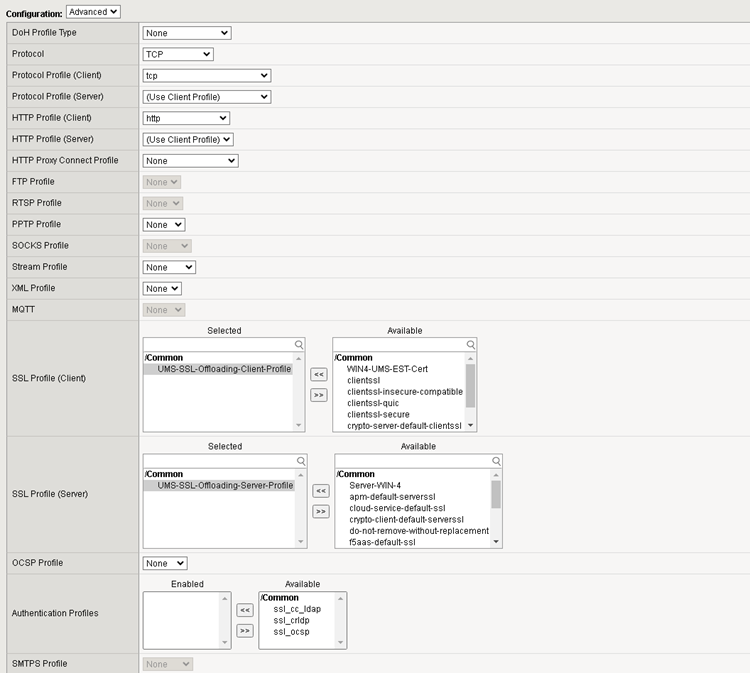

1. Setzen Sie die folgenden Werte:

   Typ	Standard
   Quelle Adresse	Von welcher IP sind Anfragen erlaubt. Setzen Sie es auf *, wenn dies nicht ausgewertet werden soll
   Zieladresse	Die Adresse, unter der dieser virtuelle Server erreichbar ist
   Service-Anschluss	Wählen Sie den Anschluss UMS.



   Protokoll	TCP
   HTTP-Profil	http, erforderlich zur Auswertung des HTTP-Headers
   SSL-Profil (Client)	Fügen Sie das zuvor erstellte Client-SSL-Profil hinzu
   SSL-Profil (Server)	Fügen Sie das zuvor erstellte Server-SSL-Profil hinzu

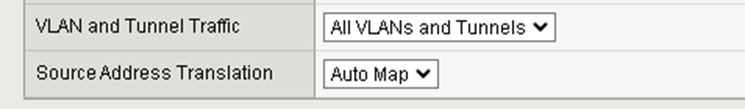

   Quelle Adresse Translation	Auf Auto Map einstellen

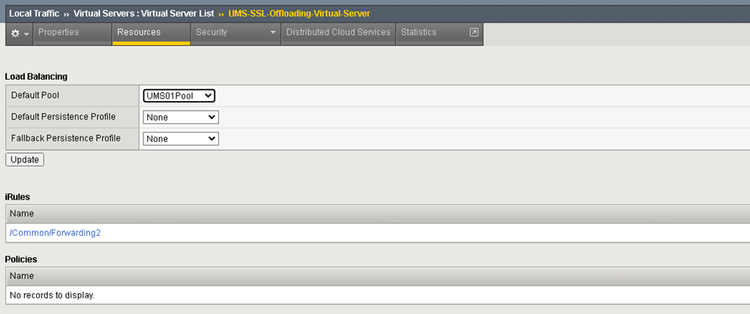

2. Fügen Sie dem Virtual Server den Pool und die iRule hinzu.
