Anbringen von Gummifüßen am UD-Gehäuse
Die folgenden Anweisungen gelten für UD2, UD3, UD5/6 und UD7. Die schematischen Abbildungen werden sowohl für die vorherige IGEL Design-ID (basierend auf UD3) als auch für die neueste IGEL Design-ID (basierend auf UD2) bereitgestellt. Die relevanten Eigenschaften, z. B. die relative Position des Netzschalters, sind bei allen Gehäusen identisch.
Sie können die Geräte IGEL UD2, UD3, UD5/6 und UD7 in horizontaler Position verwenden. Zu diesem Zweck müssen Sie Gummifüße am Gehäuse anbringen.
Für einen sicheren Betrieb verwenden Sie ausschließlich die von der IGEL Technology GmbH bereitgestellten Gummifüße.
Die folgende Beschreibung zeigt Ihnen, wie Sie die Gummifüße am Gehäuse des Geräts montieren.

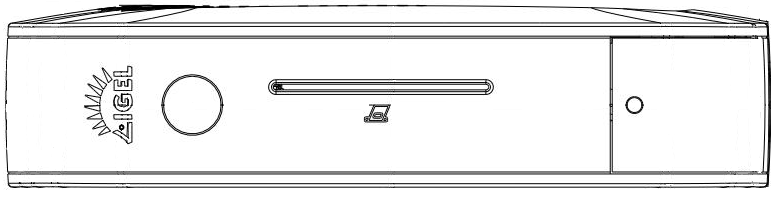

Kippen Sie das Gehäuse nach links, sodass sich der Netzschalter auf der linken Seite befindet.
Für die vorherige IGEL Design-ID | Für die neueste IGEL Design-ID |
|---|---|
 |  |
Entfernen Sie die Gummifüße von der Schutzfolie.

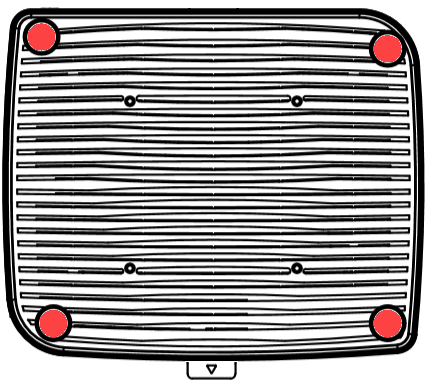

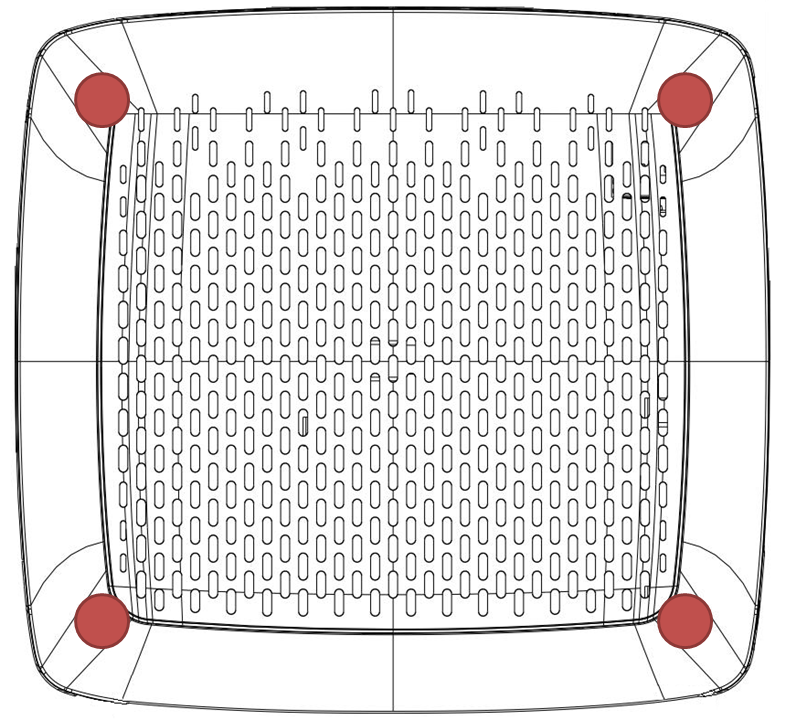

Kleben Sie die Füße auf die Unterseite des Gehäuses in der Nähe des Randes des Bereichs der Lüftungsschlitze.
Für die vorherige IGEL Design-ID | Für die neueste IGEL Design-ID |
|---|---|
 |  |

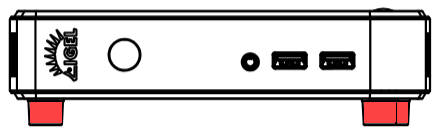

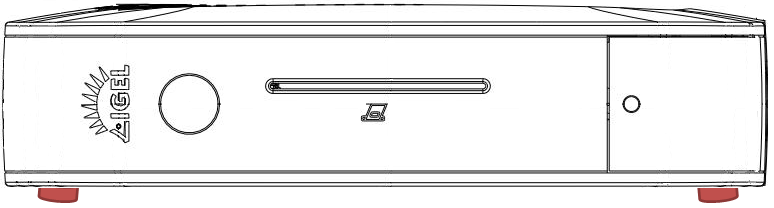

Stellen Sie das Gehäuse wie unten dargestellt auf die Gummifüße.
Für die vorherige IGEL Design-ID | Für die neueste IGEL Design-ID |
|---|---|
 |  |
Stellen Sie sicher, dass die oberen Lüftungsschlitze nicht abgedeckt sind!
