VESA-Halterung für M250C, M350C, und H860C

Diese Anleitung gilt für das UD2-Modell M250C, das UD3-Modell M350C und das UD7-Modell H860C.

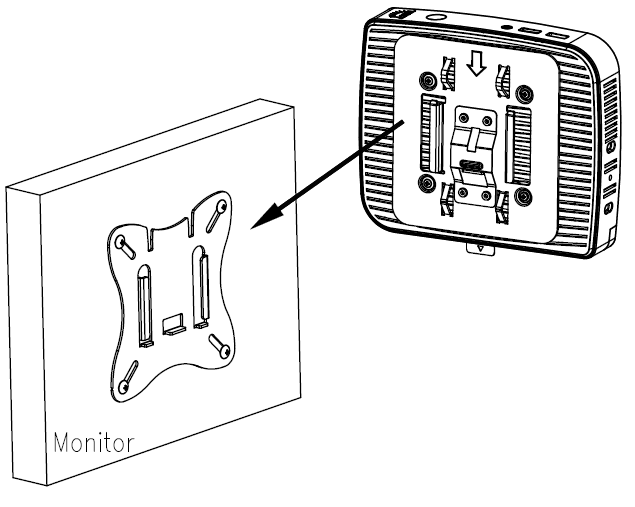

Mit der IGEL VESA-Halterung können Sie den Thin Client an der Rückseite Ihres Monitors befestigen und so Platz auf Ihrem Schreibtisch schaffen.

Die IGEL VESA-Halterung passt an alle Flachbildschirme, die dem VESA75- oder VESA100-Standard entsprechen.

Nutzen Sie die IGEL VESA-Halterung nicht zur horizontalen Montage eines Thin Clients, z.B. an der Unterseite eines Schreibtisches! Dies würde zu einer Überhitzung aufgrund unzureichender Belüftung führen.

Komponenten

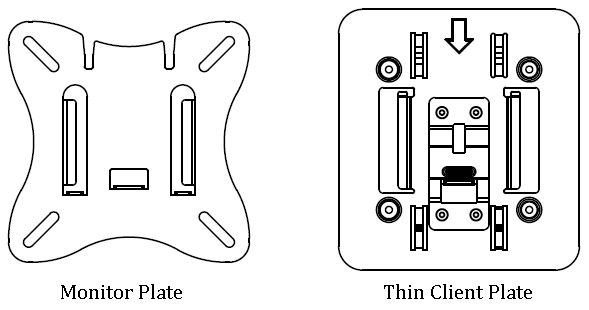

Die IGEL VESA Halterung besteht aus:

  • zwei Metallplatten

  • 4 x M3XL8 Schrauben und 4 x Dichtungen für die Thin Client Platte

  • 4 x M4XL8 Schrauben für die Monitorplatte

Bei der Lieferung sind die beiden Platten zusammengesetzt. Um sie zu trennen, schieben Sie die Monitorplatte mit einer leicht anhebenden Bewegung in Pfeilrichtung.

Montage der Monitorplatte

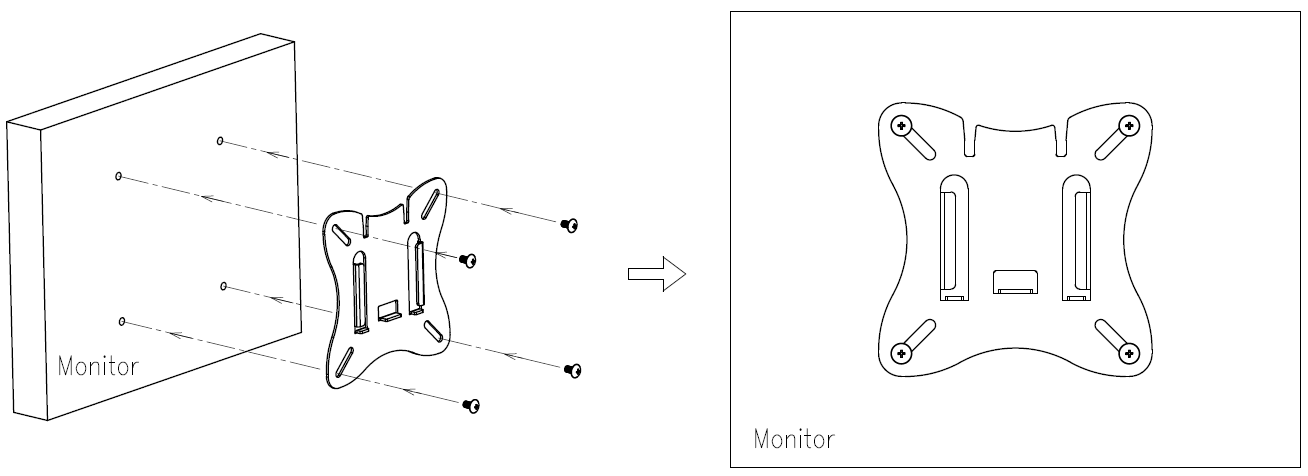

→ Befestigen Sie die VESA-Montage-Monitorplatte mit den Schrauben an der Rückseite Ihres Monitors und achten Sie dabei auf die richtige Ausrichtung.

Montage der Thin Client Platte

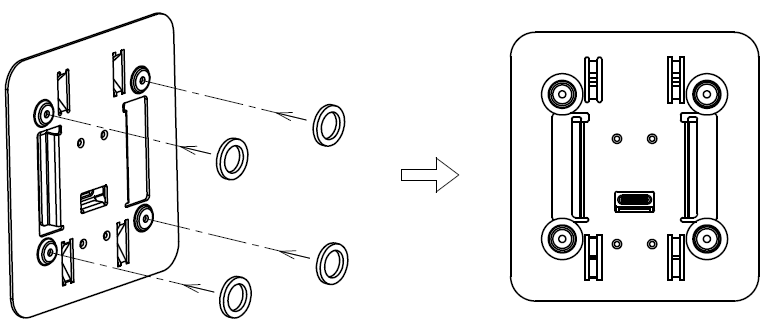

→ Platzieren Sie auf der Rückseite der Thin Client Platte die Dichtungen wie auf dem Bild gezeigt:

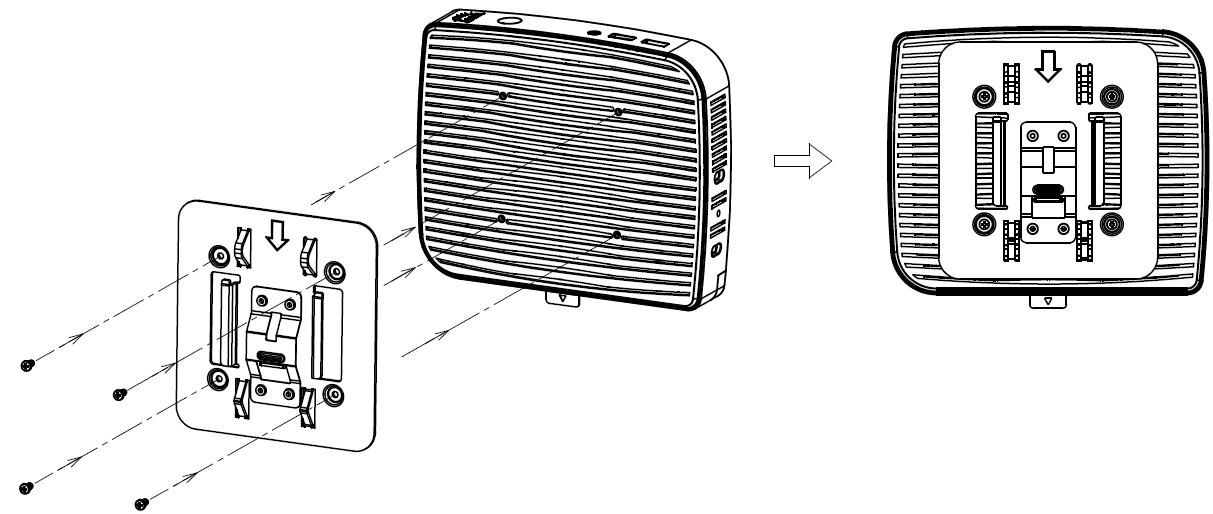

→ Stecken Sie die beiliegenden Schrauben durch die vorgesehenen Löcher.

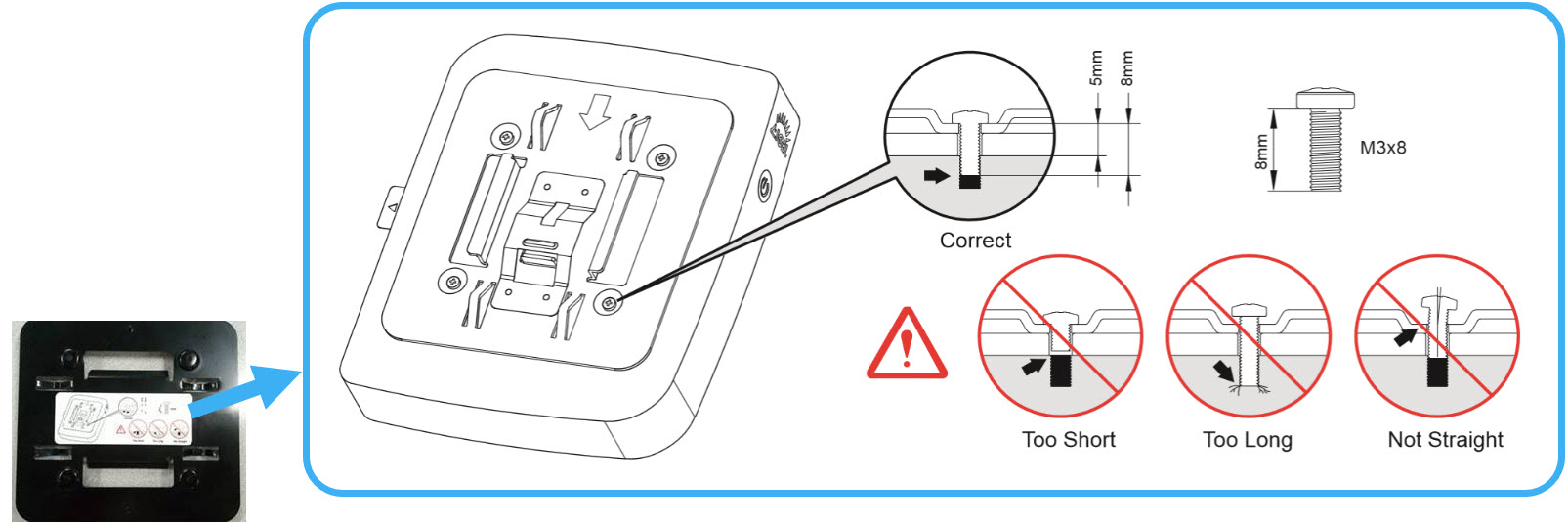

Verwenden Sie nur die Originalschrauben. Wenn Sie längere Schrauben verwenden, können Bauteile im Gehäuse beschädigt werden. Wenn Sie kürzere Schrauben verwenden, wird die VESA-Halterung nicht richtig am Thin Client befestigt.

→ Schrauben Sie die Schrauben in die Gewinde in der Kunststoffwand des Thin Clients.

Achten Sie darauf, dass der Pfeil auf der Platte auf die hintere Anschlussstelle des Clients zeigt.

Zusammenschieben der Platten

→ Stecken Sie alle Kabel ein, bevor Sie den Thin Client an den Monitor montieren.

→ Drehen Sie den Thin Client so, dass der Netzschalter nach oben zeigt.

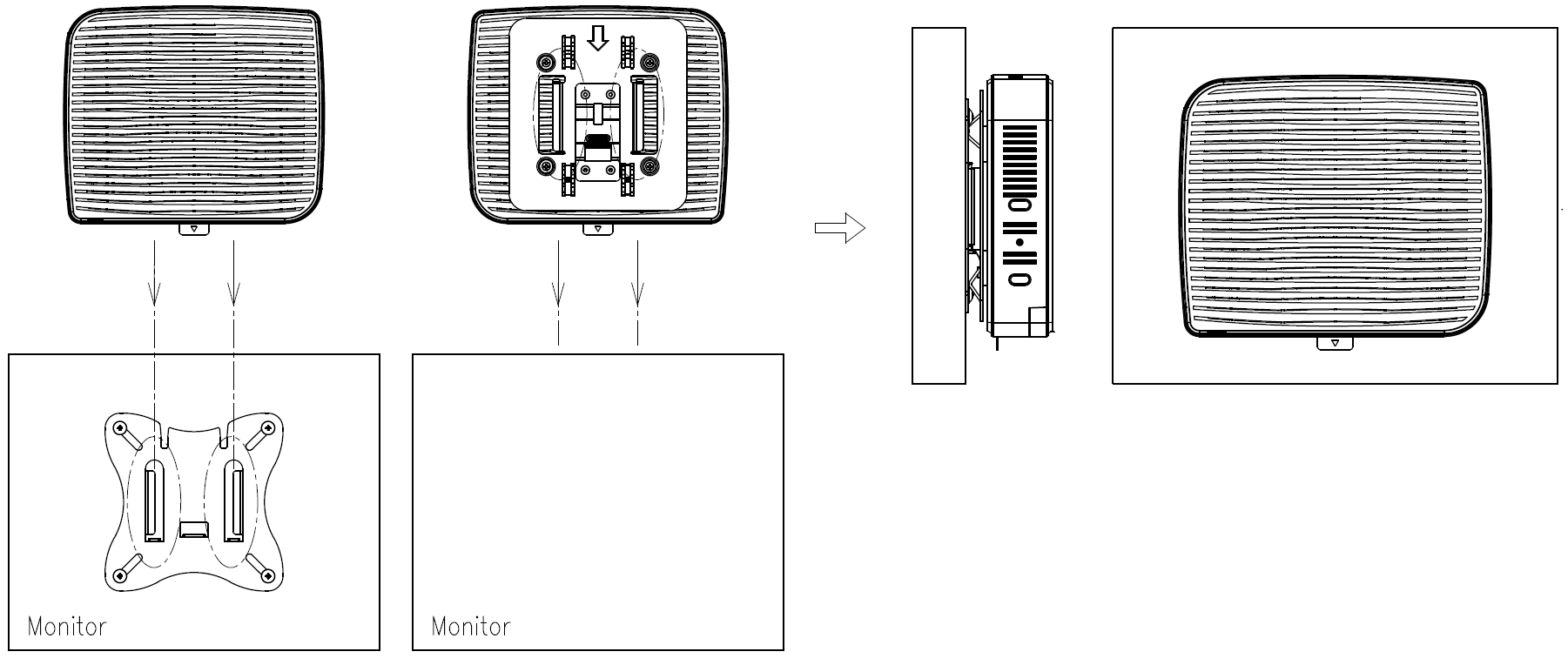

→ Schieben Sie die Platte mit dem Thin Client von oben nach unten in die Führungsschlitze der Monitorplatte.

Um den Thin Client wieder abzunehmen, drücken Sie ihn vorsichtig nach oben. Achten Sie darauf, dass Sie den Client nicht gegen den Monitor drücken, da sich die Platten sonst nicht abnehmen lassen.
